1 緒論

    隨著我國經濟的快速發展和城市對環境衛生質量要求的不斷提高，各地環衛部門加快了提高城市道路清掃作業機械化程度的步伐。我國掃地機行業歷經數十年的發展，產品從單一的純掃式發展到目前的多種型式，產品性能和產品質量迅速提高，特別是在改革開放以后，通過進口關鍵外購件使掃路車產品性能和可靠性大大提高。但目前我國掃路車的水平與國外發達國家相比，還存在一定的差距，特別是在產品的可靠性方面。為盡快提高我國掃路車的水平，縮小與先進國家掃路車水平的差距，滿足我國環衛部門對路面清掃作業的要求，掃路車生產企業應選擇一個合適的掃路車研究方向。隨著社會的發展、進步，不再滿足于單純意義上的吸塵車，將從多功能、環保、經濟等方面提出更多的要求，市場呼喚能滿足各種需求的吸塵車。為適應市場需求，近年來，國內眾多環衛車輛研發機構、生產廠家在引進、消化、吸收國外先進技術的基礎上，加快了掃路車的自主研發和生產，推出了一大批各具特色、性能優良、符合中國國情的掃路車。隨著機電液一體化技術、數字化信息技術和自動控制技術的大量采用，我國掃路車的設計和制造水平與發達國家的差距在逐步縮小。

    1.1背景

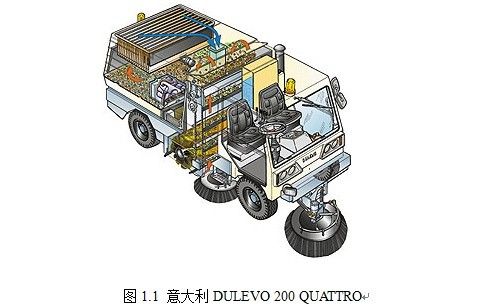

    本項目的垃圾掃地機擬將意大利進口的DULEVO200QUATTRO車作為藍本進行設計制造。如圖1.1。

    意大利DULEVO道路寶掃地機工廠，系全球為數不多的專業生產掃地機之著名企業，特別在重工業型掃地機領域，其產品科技含量更是遙遙領先于其它工廠。其產品采用全液壓驅動系統，防塵防水耐低溫、高溫，在極其惡劣的環境下，仍能正常工作。

    Dulevo在雅典政府的一項競標中脫穎而出，向奧運會提供十三臺掃路機。瑞士制造商Bucher也贏得了一項競標，將另外提供九臺設備。希臘的主要環境特點是多塵和缺水，而Dulevo的設備特別適用于此類環境。在中國，Dulevo產品在首都天安門廣場、北海艦隊、神華集團均有突出表現！

    1975年創立以來，在清掃設備及機械的設計、制造方面已經鞏固了它的世界領導地位。獲得國際組織DNV-DetNorskeVeritas的專業認證，它還是重要的清掃設備生產商協會Afidamp的成員及國際衛生提供協會ISSA的成員。所有的機型中均使用超細過濾系統(小到三微米)。

    國內相近掃地機調研：

    1.FJ5051TSL道路掃地機(SHZ22型單發動機全液壓驅動掃路機)(2001年《專用汽車》)

    這款外觀精巧漂亮的掃路車是由龍馬專用車輛制造有限公司自主開發的精品這款車同來自德國的凱馳ICCI型垃圾掃地機駕駛室外形極為相似采用全景式駕駛室設計寬大的風擋和全景式車門可以讓操作者獲得開闊的視野對道路及作業情況一目了然駕駛室密封良好室內空間寬敞各種布置簡潔明快操縱控制裝置布置合理操作方便FJ5051TSL道路掃地機具有很強的清掃能力可隨意清掃道路

    兩側和死角并有掃刷避障和調節地距功能清掃刷(盤刷)前置由液壓系統驅動最大清掃寬度為2400mm同前種道路掃地機相比這款道路掃地機最大的特點是只有一個發動機沒有專門用來驅動風機的副發動機發動機是道路掃地機的動力源啟動后帶動變量泵雙聯泵通過液壓系統傳遞動力實現清掃作業系統風機工作系統行走系統轉向系統及其他系統各項作業是名副其實的全液壓驅動得益于只有1臺發動機的優點使得該車結構更加緊湊并具有了低油耗低噪聲低排放的良好的環保性能這款車的另一個亮點是采用微電腦控制自動化程度更高。這款車采用無級變速技術可以極低速穩定行駛平穩作業最小離地間隙170mm通過性能優于德國凱馳ICCI型垃圾掃地機(140mm)該車最高車速低于40km/h適于城市道路高架橋機場碼頭等路面的清掃保潔作業。

    經過調研，現在龍馬專用車輛制造有限公司在產的產品沒有這款掃地機，全部是雙發動機形式的掃地機。

    2.揚州盛達特種車有限公司

    該車采用專用底盤，由單臺發動機驅動整機的各個動力裝置，協調了整車運行與清掃作業的匹配。選用靜液壓行走驅動系統，無級變速，適合掃路車低速工況的要求。駕駛室視野開闊，座椅前后位置可調、靠背角度可調。駕駛室有空調，可全天候進行清掃作業。采用不銹鋼垃圾箱，垃圾箱舉升五十度，自動卸料高度為1.3m，方便垃圾的傾卸的轉運。風機具有噪音低、耗能少、體積小、靜壓高、自潔能力好等優點。對葉片、蝸殼等易損件進行加強處理，增加其耐磨壽命。清掃工作裝置，電控調節掃絲與地面的壓力，減少掃絲材料磨損，延長使用壽命，同時還能電控調節掃盤的清掃寬度，使掃盤起到機械手的作用，把外邊的垃圾掃進吸口處。掃盤具有防撞、避讓功能。吸口前端部位安裝翻板機構，遇到大體積垃圾時，可通過控制桿手動把前端彈性膠皮翹起，吸入垃圾。液壓系統：清掃部分采用三套液壓回路，工作可靠，方便安裝及維修。電器系統：采用現代電子集成電路，操作方便，易于布置，實現了機電液一體化。

經過調研該廠生產的掃地機整車需要定作，使用的是五十鈴的發動機，價格大概在30萬左右。底盤由自己設計、生產，驅動橋為液壓驅動，由該廠自行設計制造。

  電動駕駛式掃地機MN-XS-1850新款

    統一報價：9.8萬元

    產品特點：

    ●加大底盤設計，內置強力控塵系統，吸塵能力更強，掃地寬度可達1850mm。

    ●采用先進的高性能免維護電池，不漏液，不產生有害氣體。

    ●擁有國際先進的清掃拋甩技術，塵箱利用率理論值可達100%。

    ●可靠的高品質零部件，有效降低維護和維修成本。

    ●加大實心輪胎（直徑400mm），機場專用，堅固耐用。

    ●優質電控系統，過流、欠壓保護，更安全。

   1、采用大容量、高性能免維修蓄電池組。

    2、刷把自動控制升降，更智能。

    3、超大容量垃圾箱。

    目前，在一些大、小城市的街巷里垃圾成堆，如果使用人力來清掃，那將需要大量的人力資源。通常進口車體積龐大、結構復雜、造價高昂，從環保節能的角度，設計如下：

    01、掃地機概述

    隨著經濟的發展和社會進步，人們對生存質量的要求愈來愈高，交通便捷也越來越成為社會發展的迫切要求，高等級公路以空前的速度發展，道路的清掃和保潔也越來越受到有關部門的重視，多年來形成的人工清掃的格局顯然已不適應我國高等級公路發展的客觀要求，人工清掃粉塵飛揚，嚴重影響清潔工人的身體健康，也不可避免的造成環境的二次污染：公路車輛的高速行駛對清潔工人的生命安全造成潛在威脅，馬路掃地機只能清掃主要街道，而人行道和非機動車道只能由保潔工來完成，這樣既浪費物力也浪費人力，這就要求我們必須迅速發展一個既環保又節能的小型道路掃地機，使人們生活在潔凈健康的環境中，這也是人類二十一世紀高品質生活的必然要求。因此研究適合于人行道和非機動車道的小型電動掃地機對我國掃地機概況和開發機型有著十分重要的意義！

    目前，在一些大、小城市的街巷里垃圾成堆，如果使用人力來清掃，那將需要大量的人力資源。通常進口車體積龐大、結構復雜、造價高昂。例如，國產中小型掃地機通常每部價格在40萬元左右，一些進口真空機每部價格高達700萬元以上，而且每月還要支付高昂的維修費和保養費。這些進口機只適用于路面較為平坦寬廣的道路，而無法清掃小巷。當今全國各地的小巷中均為人工清掃沒，人工清掃的方式也有著種種不足。例如，安全隱患問題、楊晨污染問題、費時費力等。所以，綜合以上的利弊，我們決定利用電瓶作為驅動力源，設計出完整的既對環境無污染又可以節省勞動力的小型自動掃地機。電瓶（蓄電池）驅動的車就是我們常說的“電動車”，顧名思義，以蓄電池能源，電動機為牽引，根據蓄電池容量可大可小。電動車可用可控硅調速，比傳統的機械調速運行更穩定且沒有噪音等優點。

    作品內容簡介

    針對目前環衛、保潔人員勞動強度大，效率低下，工作時間長等問題，而目前市場上沒有出現比較成熟、實用的適合環衛工人使用的產品，我們設計了一種實用、簡便的XX掃地機。該掃地機可以對路面,廣場等較平坦的場地進行快速，高效的清掃，而且不需要其它動力，具有較強的適應性。我們在車上設計一個多排吸孔的滾筒配合一個大半個圓的弧形鏟子可以將垃圾迅速掃起，只需掃地機前進這一個動作即可實現對地面垃圾的收集清掃工作。垃圾車上還設計有連桿機構可實現調節前面萬向輪的高度同時控制離合器離合滾筒兩個動作，可以使掃地機在不清掃時使?jié)L筒離地的同時和鏈輪離合，這樣方便使用者在不用的時候輕松移動掃地機。車輪上還有棘輪配合上萬向輪的調高，可隨意的后退而不帶到垃圾，實現多次清掃。而在垃圾特別多的時候，車上的壓縮裝置可以增加掃地機的裝載量，進行更持久的清掃。

    研制背景及意義

    在對城市環衛工人的調查中我們了解到，他們工作的效率低、時間長、勞動強度大，他們一般每人負責5000米左右的街道，5點開始清掃，一直到8點，完成第一次清掃，上午和下午分別留半數負責日常維護，城市的美麗和清潔是建立在他們每天辛勤勞動的基礎上的。而現在的工人還在使用著最基本的工具——掃帚和簸箕，使得工作效率不高，因而每天要工作很長時間，長時間的高強度工作是環衛工人易患腰椎間盤突出，關節炎等職業病。

    當然國家也開始引進一些國外的清潔設備來提高環衛工人的工作效率，市場上已有的進口設備，大多采用的是內燃機帶動的真空泵來“吸取”垃圾，這種方法效率雖然很高，但是設備較大，需要額外的牽引力，并且化石燃料的使用,既提高了成本,又污染環境,不符合當前社會的發展趨勢。

所以，開發出一種高效，簡單，廉價的清掃機械以降低“城市美容師”的勞動強度，就是一件十分必要的事。由于市場上的相關產品不完善，而城市清潔中也確實需求此類產品，可以預見其市場前景廣闊。

2 設計任務書

    2.1設計簡介及原理

    本作品是針對環衛工人及保潔人員設計的一種高效，實用的垃圾清掃工具，使用者推動小車就可以將地面上的垃圾收集到車中。具體功能模塊如下。

    動力模塊：掃地機中部靠近重心位置有2個主輪，其中裝有鏈輪的右輪，作為動力輸出帶動滾筒。

    清掃模塊：車底裝有帶吸孔的滾筒，配合一段圓弧形擋板將垃圾卷進垃圾箱內，在擋板與地面接觸的地方裝有硬吸孔，以保證清掃效果。

    升降模塊：掃地機的萬向輪裝在平行四邊形桿組上，以保證在調節萬向輪高度時萬向輪始終水平，通過調節萬向輪的高度使?jié)L筒和地面脫離接觸。

    離合模塊：采用齒式離合器，取較大的齒數，齒端面倒成尖角，這樣結合起來非常容易。

    壓縮模塊：采用曲柄搖桿機構實現垃圾的壓縮。

   2.2 設計要求

    1、運行速度：人平均行走的速度ν=0.8m/s，主輪的直徑是d=0.2m，主輪的轉速為n=ν/(πd)=    1.27轉/s就是76.4轉每分鐘，滾筒在200轉每分鐘時可以取得較好的效果，則需要傳動比為i=76.4：200=1

    2、車體尺寸：0.8×0.75×0.5米，整車的容積有90L，既可以滿足實際需要又使得整車比較緊湊。

    3、處理垃圾：樹葉：厚度紙張：平均厚度0.2mm；包裝袋：厚度0.2—2mm；煙頭：直徑8mm,長度30mm；水果皮：厚度1—20mm；一些小的雜物：體積約為1cm3；一般的路邊垃圾重量不會超過100g；

    2.3設計內容

   （1）根據任務要求,進行掃地機的總體機構設計，確定各個功能的實現機構。確定多功能模塊的接口。

   （2）根據相關參數和和設計要求，進行各部分的設計，使得掃地機的清掃效果能達到要求，整體操作人性化。

   （3）進行傳動機構的工作能力的設計計算，進行工作部件的強度校核，確定傳動部件以及各個零件的尺寸與材料。

   （4）對掃地機整體進行結構設計，繪制裝配圖及關鍵零件的工作圖。

   （5）繪制掃地機的實體三維模型，實現動畫動作

3 方案設計

    3.1 清掃的方案設計

    我們采用滾筒來實現我們的功能主體，主要原因是滾筒的清掃效果好、效率高、結構相對簡單，安裝也十分方便，再配合鏈輪的動力傳輸，所以運行穩定可靠。

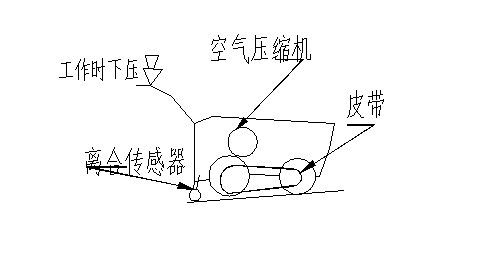

    人推車前進，車輪帶動滾筒轉動，同時空氣壓縮機將垃圾吸住，由滾筒卷入垃圾箱，如圖。

   在吸孔高度的選擇上，應為考慮到垃圾的相關參數，我們選擇吸孔高度為5cm，與地面干涉是2.5個cm這樣會有較大的壓力，產生較大的吸附力確保能將垃圾掃起。

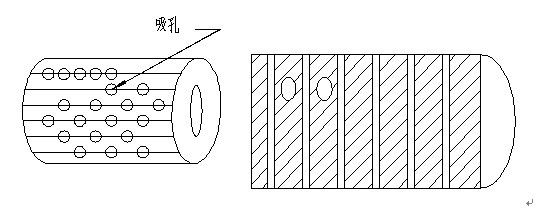

    在滾筒圓周上均分這10排吸孔，在滾筒轉動時這些吸孔將交替的進行清掃保證清掃質量。10排吸孔是分別安裝的，吸孔基底為梯形長條，裝在圓筒的梯形槽內，保證不會在工作中出現松動現象，這樣的安裝也給吸孔的更換帶來很大的方便。

    3.2 動力的方案設計

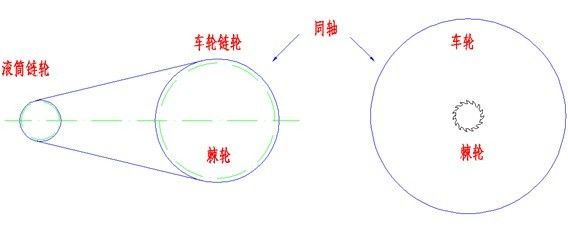

    考慮到節能環保及簡便性，選擇推動車前進時轉動的車輪作為動力源;考慮到傳輸?shù)目煽啃院桶惭b的方便性，我們使用鏈輪傳動。由于掃地機后退時滾筒是不工作的，所以在車輪中心裝有棘輪，使它只能單向傳動，這樣更加符合實際需求。

    向前推車，轉動的車輪通過鏈輪及鏈條帶動滾筒轉桶。車向后運動時，由于棘輪的單向傳動特性，車輪鏈輪不轉動，因而滾筒不轉動。

     3.3 壓縮的方案設計

    由于垃圾車的容量是有限的，考慮到有些情況下垃圾較多，而垃圾又是很松散的，這就需要壓縮，使掃地機可以連續清掃更大的范圍。并且該裝置能防止垃圾在入口處堆積。

我們設計了一個曲柄搖桿機構來實現壓縮功能。將壓垃圾的擋板與連桿相連。這樣可以使壓縮時擋板按下面的軌跡運動，將下部的垃圾推走。當需要壓縮時就只需將手柄轉動一圈，垃圾壓縮的過程就實現了。
